低压串联电抗器电抗器的线圈和铁芯组装成一体后经过预烘、真空浸漆、热烘固化等一系列工艺流程后，使电抗器线圈和铁芯牢固成一体，大大减小了运行时的温升及噪声，有效的提高了电抗器品质因数及减少谐波的效果。

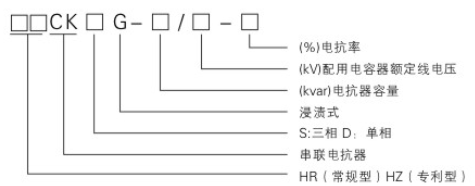

一、型号含义

二、用途
     低压串联电抗器工作时，电容器在补偿容性无功率的时候，往往会受到谐波电流、合闸涌流及操作过电压的影响，造成电容器的损坏和功率因数的降低，为此需要在电容器的前端加装串联电抗器，用于抑制和吸收谐波、保护电容器，避免谐波电压、电流及冲击电压、电流的影响，改善电能质量提高系统功率因数，延长电容器的使用寿命。
三、结构特点
1.该电抗器分为三相和单相两种，均为铁心干式。
2.铁芯采用优质低损耗冷轧取向硅钢片，经高速冲床冲剪，具有毛刺小、规则均匀、叠片整齐优美，确保电抗器运行时低温升低噪声的性能。
3.线圈采用F级漆包扁线绕制，排列紧密且均匀，外表不包绝缘层，且具有较佳的美感和较好的散热性。
4.电抗器的线圈和铁芯组装成一体后经过预烘、真空浸漆、热烘固化等一系列工艺流程后，使电抗器线圈和铁芯牢固成一体，大大减小了运行时的温升及噪声，有效的提高了电抗器品质因数及减少谐波的效果。
5.电抗器芯柱部分紧固件采用无磁性材料，确保电抗器具有较高的品质因数和较低的温升，确保具有较好的滤波效果。
6.电抗器外形尺寸参考标准柜体尺寸设计，具有体积小，接线方便、外观美等优点。
四、低压串联电抗器使用条件

1.      海拔高度不超过2000米。
2.      运行环境温度-25℃～＋45℃，相对湿度不超过90％。
3.      周围无有害气体，无易燃易爆物品。
4.      周围环境应有良好的通风条件。
五、性能及技术参数
1.      可用于电容电压为：0.4kV、0.45kV、0.48kV、0.525kV、0.66kV、0.69kV、1.14KV。
2.      电抗率为：1%、4.5%、5%、6%、7%、12%、14%
3.      绝缘等级：F级，电抗器噪声：≤45dB
4.      过载能力：≤1.35倍下连续运行
5.      三相电抗器的任意两项电抗值之差不大于±5%。

六、接线方式



CHENGE所制造的起动电抗器交流异步电动机在额定电压下起动时，初始起动电流是很大的，往往超过额定电流的许多倍（一般是5～7倍），为了减少起动电流，不使对电网造成影响，通常用降低电压的方法来起动交流异步电动机，常用的降压方法是采用电抗器或自藕变压器，交流电动机的起动过程很短（一般数秒钟至二分钟），起动后就将降压起动用的电抗器或自藕变压器切除。该产品是根据高压异步电动机的启动特性设计的.
CHENGE所有制造启动电抗器系列在真空下注以聚酯树脂，注入过程中，如客户无特殊要求，则本电抗器系在周围温度40℃下制造，其干燥温度为140℃
二、 使用条件
1.海拔高度不超过1000米。
2运行环境温度为-25℃～+45℃。
3.安装于户内无剧烈震动，无任何有害气体或粉粉尘的场合，无易燃易爆物品。
4.当起动时间满2分钟（一次或数次之和），应冷却6小时才可再次起动。
三、 性能参数
1.耐温等级达到H级（180℃）；正常运行时，干式铁芯起动电抗器的铁芯温升不大于85K,线圈温升不大于95K。
2.干式铁芯起动电抗器损耗低于油浸电抗器的损耗。
3.干式铁芯起动电抗器的噪声不大于大陆标准（50dB）
QKSC起动电抗器参数表（10KV系统）


型号 QKSG QKSC	起动 容量 Kvar	起动 电抗 Ω	起动电流 A（85%）	外形尺寸 长*宽*高mm	型号 QKSG QKSC	起动 容量 Kvar	起动 电抗 Ω	起动电流 A（85%）	外形尺寸 长*宽*高mm
QKSC-220/10	211	16	51	650*400*700	QKSC-1250/10	1197	2.94	294	900*520*900
QKSC-280/10	266	13.1	65	650*400*700	QKSC-1400/10	1346	2.6	329.7	900*520*900
QKSC-315/10	297	11.6	74	650*400*700	QKSC-1600/10	1530	2.29	376	1000*520*950
QKSC-355/10	332	10.3	83.6	700*400*700	QKSC-1900/10	1827	1.93	447	1000*520*950
QKSC-400/10	380	9.19	94.22	700*400*700	QKSC-2100/10	2014	1.75	494	1000*550*950
QKSC-450/10	432	8.1	106	700*400*700	QKSC-2300/10	2212	1.59	541	1100*550*1000
QKSC-560/10	485	6.5	131	700*500*800	QKSC-2600/10	2493	1.41	612	1100*550*1000
QKSC-630/10	602	5.8	148	750*500*800	QKSC-2800/10	2693	1.3	659	1200*550*1100
QKSC-710/10	682	5.17	167	750*500*800	QKSC-3000/10	2880	1.22	706	1200*550*1100
QKSC-800/10	730	4.59	188	800*500*800	QKSC-3500/10	3489	1.05	824	1200*550*1100
QKSC-850/10	814	4.3	200	800*500*850	QKSC-4000/10	3839	0.91	942	1200*550*1100
QKSC-1000/10	963	3.6	235	800*500*850
QKSC-1120/10	1073	3.25	263.8	900*520*900

服务承诺：


为了真正实现"为用户服务、对用户负责、让用户满意"的宗旨，从而提高栋通电器产品在大陆的地位和用户的知名度，栋通电器产品从设计开始就引入了服务概念，将服务内涵延伸到产品设计、生产、营销和售后服务的这一系列环节中。栋通电器以用户为中心，强化各项服务工作全面实施"用户满意工程"，为每一位栋通电器用户认真尽量做足100分！在用户中树立良好的企业形象，以此博得用户的欢迎，扩大内地外市场，增加企业的竞争力。
1. 建立、完善企业质量保证体系，加强质量管理工作，保证出厂产品达到大陆行业标准或合同规定的技术条件。
2. 为重点工程配套的设备和产品，保证按合同要求交货，对需要技术服务的将派专业人员参加开箱验收和指导安装、调试工作，直至设备正常运转。
3. 保证为用户提供优良的售前、售中、售后服务。为用户在订购前介绍产品性能及使用要求，提供有关资料，当好用户的参谋。
4. 根据用户的需求进行技术培训，对重要用户进行质量跟踪、用户访问，及时根据用户的需求改进产品性能，不断提高产品质量。
5. 购买栋通电器产品之日起,产品享受一年质保,实行终身维护。
6. 本市将在4小时内,外地24小时内到达现场,保证以及时的速度解决问题。
7. 实行大陆联保,用户从异地购入栋通电器产品出现故障时栋通电器,公司将立即联系用户所在地经销商进行服务,为用户提供方便。
8. 技术专业用户培训及网上支持.
